1. Dễ dàng lắp đặt, có thể co giãn bình thường và giữ chặt vào trục nhờ độ đàn hồi của cao su.
2. Áp suất tiếp xúc ở môi thấp và chống mài mòn tốt.
3. Cho phép độ lệch tâm trục nhất định.
4. Ngăn chặn hiệu quả sự xâm nhập của bụi, bột, nước và hỗn hợp của chúng.
a-chất nền b-sealed môi C-eo
|
Phần |
Tên |
Tốc độ |
Nhiệt độ |
Áp lực |
Trung bình |
Phạm vi có sẵn |
|
|
VA |
15m/giây |
35~+100(NBR) -20~+180(FKM) |
0.03 |
Dầu thủy lực, nhũ tương, nước, dầu mỡ, v.v. |
3 ~ 6000mm |
|
|
VS |
12 ~ 200mm |

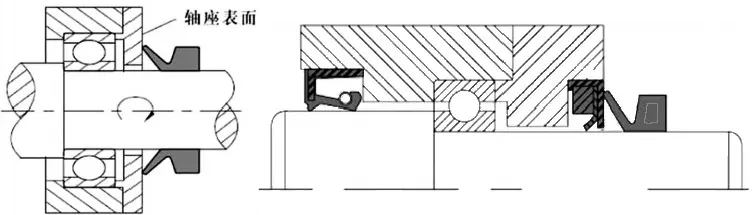

Sơ đồ làm kín nước hình chữ V
Độ nhám bề mặt khuyến nghị cho bề mặt ma sát
|
Ra(μm) |
Vận tốc tuyến tính (m/s) |
Trung bình |
|
0,4-0,8 |
>10 |
Dầu, nước |
|
0,8-1,6 |
5-10 |
Dầu văng, nước bắn, dầu mỡ |
|
1,6-2,0 |
1-5 |
Dầu mỡ, bụi, nước bắn tung tóe |
|
2,0-2,5 |
<1 |
Dầu mỡ, bụi |
Lưu ý: Chất lượng bề mặt không được vượt quá Ra 0,05 μm.

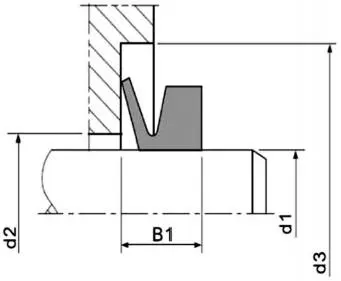

Bảng thông số kỹ thuật VA và kích thước rãnh
|
Số sản phẩm |
dl |
d2 |
d3 |
B1 |
d |
C |
B |
A |
|
Va3 |
2,7 ~ 3,5 |
d1+1 |
d1+4 |
2,5 ± 0,3 |
2.5 |
1.5 |
3 |
2.1 |
|
Va4 |
3,5 ~ 4,5 |
d1+6 |
3±0,4 |
3.2 |
2 |
3.7 |
2.4 |
|
|
Va5 |
4,5 ~ 5,5 |
4 |
||||||
|
Va6 |
5,5 ~ 6,5 |
5 |
||||||
|
Va7 |
6,5 ~ 8 |
6 |
||||||
|
Va8 |
8 ~ 9,5 |
7 |
||||||
|
Va10 |
9,5 ~ 11,5 |
d1+9 |
4,5 ± 0,6 |
9 |
3 |
5.5 |
3.4 |
|
|
Va12 |
11,5 ~ 12,5 |
10.5 |
||||||
|
Va14 |
13,5~15,5 |
12.5 |
||||||
|
Va16 |
15,5~17 |
14 |
||||||
|
Va18 |
17,5~19 |
16 |
||||||
|
Va20 |
19~21 |
d1+2 |
d1+12 |
6±0,8 |
18 |
4 |
7.5 |
4.7 |
|
va22 |
21~24 |
20 |
||||||
|
Va25 |
24~27 |
22 |
||||||
|
Va28 |
27~29 |
25 |
||||||
|
Va30 |
29~31 |
27 |
||||||
|
Va32 |
31~33 |
29 |
||||||
|
Va35 |
33~36 |
31 |
||||||
|
Va38 |
36~38 |
34 |
||||||
|
Va40 |
38~43 |
d1+15 |
7±1 |
36 |
5 |
9 |
5.5 |
|
|
Va45 |
43~48 |
40 |
||||||
|
Va50 |
48~53 |
45 |
||||||
|
va55 |
53~58 |
49 |
||||||
|
Va60 |
58~63 |
54 |
||||||
|
Va65 |
63~68 |
58 |
||||||
|
Va70 |
68~73 |
d1+3 |
dl+18 |
9±1,2 |
63 |
6 |
11 |
6.8 |
|
Va75 |
73~78 |
67 |
||||||
|
Va80 |
78~83 |
72 |
||||||
|
Va85 |
83~88 |
76 |
||||||
|
Va90 |
88~93 |
81 |
||||||
|
Va95 |
93~98 |
85 |
||||||
|
Va100 |
98~105 |
90 |
|
Số sản phẩm |
dl |
d2 |
d3 |
BI |
d |
C |
B |
A |
|
Giá trị10 |
105~115 |
d1+4 |
d1+21 |
10,5 ± 1,5 |
99 |
7 |
12.8 |
7.9 |
|
Va120 |
115~125 |
108 |
||||||
|
Va130 |
125~135 |
117 |
||||||
|
Va140 |
135~145 |
126 |
||||||
|
Va150 |
145~155 |
135 |
||||||
|
Va160 |
155~165 |
d1+24 |
12±1,8 |
144 |
8 |
14.5 |
9 |
|
|
Va170 |
165~175 |
153 |
||||||
|
Va180 |
175~185 |
162 |
||||||
|
Va190 |
185~195 |
171 |
||||||
|
Va200 |
190~210 |
d1+10 |
d1+45 |
20±4 |
180 |
15 |
25 |
14.3 |
|
Va220 |
210~235 |
198 |
||||||
|
Va250 |
235~265 |
225 |
||||||
|
Va275 |
265~290 |
247 |
||||||
|
Va300 |
290~310 |
270 |
||||||
|
Va325 |
310~335 |
292 |
||||||
|
Va350 |
335~365 |
315 |
||||||
|
Va375 |
365~390 |
337 |
||||||
|
Va400 |
390~430 |
360 |
||||||
|
Va450 |
430~480 |
405 |
||||||
|
Va500 |
480~530 |
450 |
||||||
|
Va550 |
530~580 |
495 |
||||||
|
Va600 |
580~630 |
540 |
||||||
|
Va650 |
630~665 |
600 |
||||||
|
Va700 |
665~705 |
630 |
||||||
|
Va725 |
705~745 |
670 |
||||||
|
Va750 |
745~785 |
705 |
||||||
|
Va800 |
785~830 |
745 |
||||||
|
Va850 |
830~875 |
785 |
||||||
|
Va900 |
875~920 |
825 |
||||||
|
Va950 |
920~965 |
865 |
||||||
|
Va1000 |
965~1015 |
910 |
Lưu ý: Có sẵn các sản phẩm có chiều dài lên tới 6000mm.
Bảng thông số kỹ thuật và kích thước rãnh của VS
|
Số sản phẩm |
dl |
d2 |
d3 |
B1 |
d |
C |
B |
A |
|
Vs12 |
11,5~13,5 |
dl+1 |
dl+9 |
6,7±0,6 |
10.5 |
3 |
7.7 |
5.6 |
|
Vs14 |
13,5~15,5 |
12.5 |
||||||
|
Vs16 |
15,5~17,5 |
14 |
||||||
|
Vs18 |
17,5~19 |
16 |
||||||
|
Vs20 |
19~21 |
dl+2 |
dl+12 |
9±0,8 |
18 |
4 |
10.5 |
7.9 |
|
Vs22 |
21~24 |
20 |
||||||
|
Vs25 |
24~27 |
22 |
||||||
|
Vs28 |
27~29 |
25 |
||||||
|
Vs30 |
29~31 |
27 |
||||||
|
Vs32 |
31~33 |
29 |
||||||
|
Vs35 |
33~36 |
31 |
||||||
|
Vs38 |
36~38 |
34 |
||||||
|
Vs40 |
38-43 |
d1+2 |
dl+15 |
11±1 |
36 |
5 |
13 |
9.5 |
|
Vs45 |
43~48 |
40 |
||||||
|
Vs50 |
48~53 |
45 |
||||||
|
Vs55 |
53~58 |
49 |
||||||
|
Vs60 |
58~63 |
54 |
||||||
|
Vs65 |
63~68 |
58 |
||||||
|
Vs70 |
68~73 |
dl+3 |
dl+18 |
13,5±1,2 |
63 |
6 |
15.5 |
11.3 |
|
Vs75 |
73~78 |
67 |
||||||
|
Vs80 |
78~83 |
72 |
||||||
|
Vs85 |
83~88 |
76 |
||||||
|
Vs90 |
88~93 |
81 |
||||||
|
Vs95 |
93~98 |
85 |
||||||
|
Vs100 |
98~105 |
90 |
||||||
|
Vs110 |
105~115 |
d1+4 |
d1+21 |
15,5 ± 1,5 |
99 |
7 |
18 |
13.1 |
|
Vs120 |
115~125 |
108 |
||||||
|
Vs130 |
125~135 |
117 |
||||||
|
Vs140 |
135~145 |
126 |
||||||
|
Vs150 |
145~155 |
135 |
||||||
|
Vs160 |
155~165 |
d1+24 |
18±1,8 |
144 |
8 |
20.5 |
15 |
|
|
Vs170 |
165~175 |
153 |
||||||
|
Vs180 |
175~185 |
162 |
||||||
|
Vs190 |
185~195 |
171 |
||||||
|
Vs199 |
195~210 |
180 |
Lưu ý: Nếu các thông số kỹ thuật cần thiết không được liệt kê trong bảng này, vui lòng liên hệ với công ty chúng tôi.
