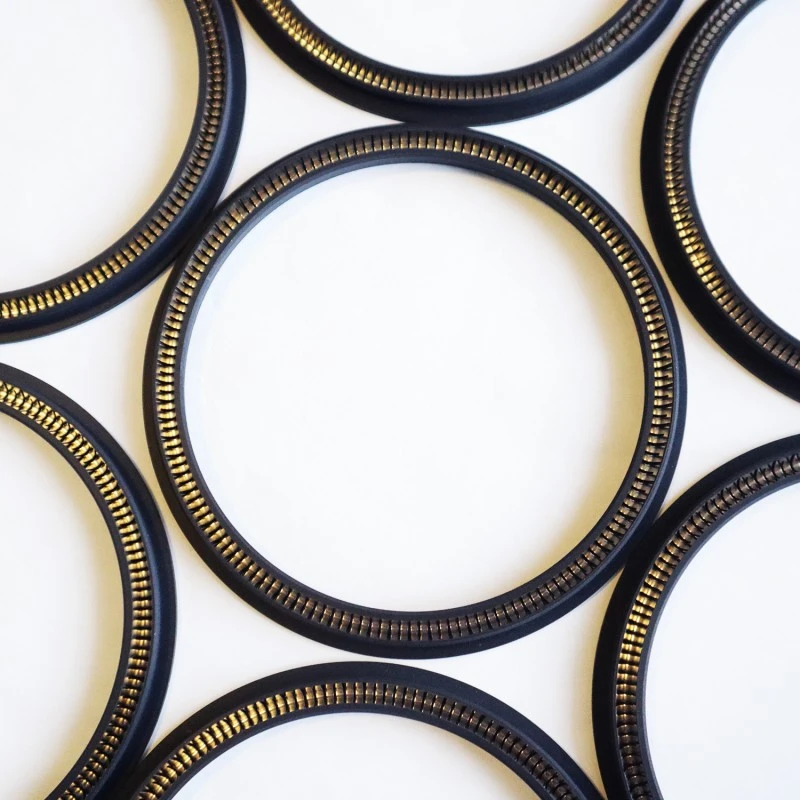

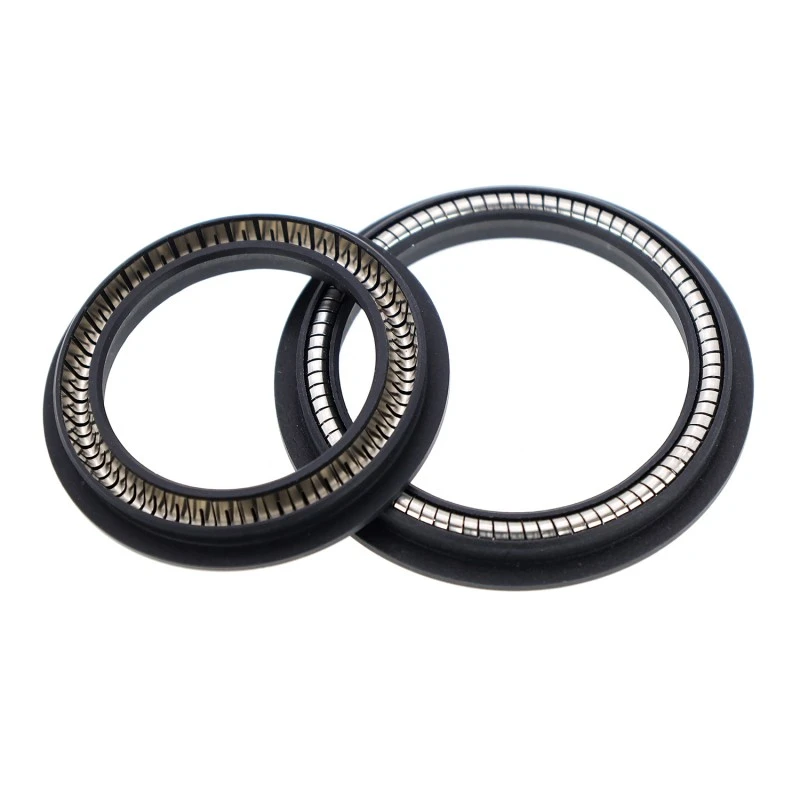

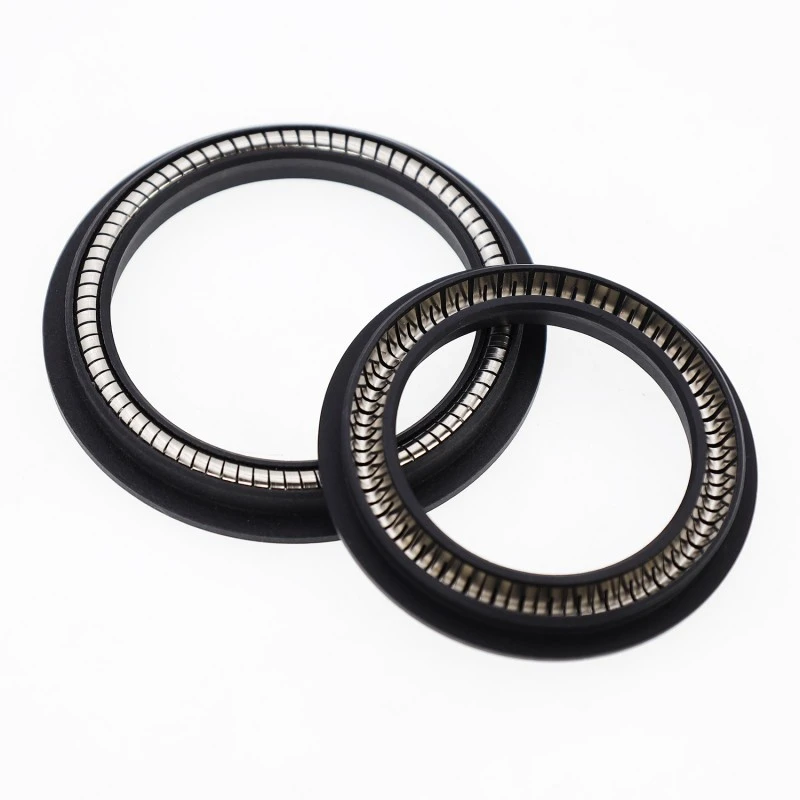

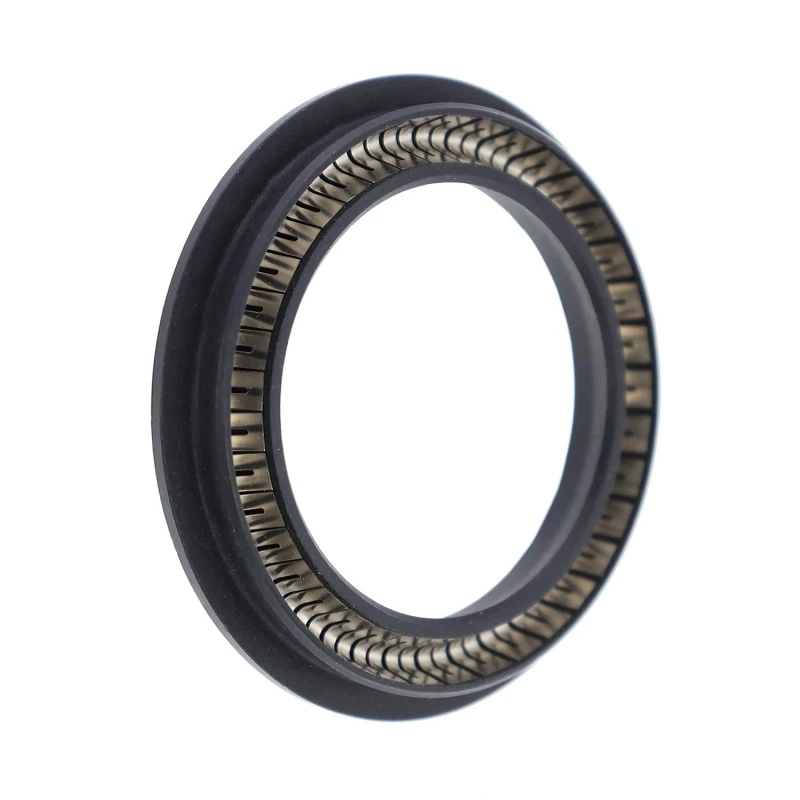

Phốt được cấp năng lượng bằng lò xo cho trục quay là phốt áp suất đơn hướng, hiệu suất cao được sử dụng trong các ứng dụng trục quay. Phốt quay RC2055 bao gồm lò xo bằng thép không gỉ và nhựa hiệu suất cao. Khi sử dụng RC2055-B và RC2055-C, vật liệu đàn hồi thích hợp phải được lựa chọn cẩn thận.
Các điều kiện vận hành áp dụng (các giá trị cực trị không được xảy ra đồng thời)
|
Áp suất/MPa |
Nhiệt độ / °C |
Tốc độ/m/s |
Trung bình |
|||
|
35 |
RC2055 |
RC2055-B/C |
RC2055 |
RC2055-B |
RC2055-C |
Hầu như tất cả các phương tiện truyền thông chất lỏng và khí |
|
-200~+250 |
-35~+250 |
<2M/giây |
<6M/giây |
<2M/giây |
||
Lựa chọn vật liệu
1. Các vật liệu vòng chữ O hiện có bao gồm: Cao su nitrile R01 (NBR), Cao su huỳnh quang R02 (FKM), v.v.
2. Vật liệu vòng đệm: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, v.v.
3. Lò xo inox: Lò xo hình chữ V.
Kiểm soát quy trình sản xuất
Cơ sở sản xuất hiện đại của RuiChen được trang bị máy ép phun có độ chính xác cao, máy lưu hóa chân không tự động và thiết bị gia công chính xác CNC. Trong quá trình sản xuất, chúng tôi sử dụng các phương pháp SPC (Kiểm soát quy trình thống kê) để giám sát các thông số quy trình chính như nhiệt độ, áp suất và thời gian trong thời gian thực, đảm bảo rằng mọi sản phẩm đúc đều thể hiện tính nhất quán và ổn định cao.
Đối với các sản phẩm quan trọng, chúng tôi triển khai hệ thống kiểm tra 100%, thay vì lấy mẫu ngẫu nhiên, để đảm bảo rằng mọi con dấu được giao cho khách hàng đều đủ tiêu chuẩn.
Ví dụ đặt hàng
RC2055-40-PTFE4+V: Đường kính trục 40, vật liệu vòng đệm kín PTFE4, lò xo inox hình chữ V.
RC2055-B-40-PTFE4+R02: Đường kính trục 40, vật liệu vòng đệm PTFE4, vòng chữ O phù hợp là cao su huỳnh quang.
RC2055-C-40-PTFE4+R02: Đường kính trục 40, vật liệu vòng đệm PTFE4, vòng chữ O phù hợp là cao su huỳnh quang.

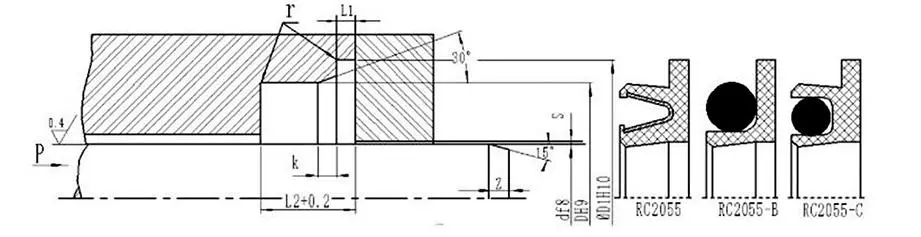

Bảng thông số kỹ thuật (Tất cả các thông số kỹ thuật trong phạm vi tham số đều có sẵn)
|
Phạm vi đường kính thanh d f8 |
Đường kính rãnh DH9 |
Đường kính rãnh D1H10 |
Độ sâu cạnh L1 |
Chiều rộng rãnh L |
Nhập vát k |
Khoảng hở xuyên tâm Smax |
Chiều dài vát |
r tối đa |
|
|
10MPA |
20MPA |
||||||||
|
5~19,9 |
d+5 |
d+9 |
0,85-0,1 |
3.6 |
0.3 |
0.15 |
0.1 |
Zmin=0,8L |
0.8 |
|
20~39,9 |
d+7 |
d+12,5 |
1,35-0,15 |
4.8 |
0.4 |
0.20 |
0.15 |
1.1 |
|
|
40~400,9 |
d+10,5 |
d+17,5 |
1.8-02 |
7.1 |
0.5 |
0.25 |
0.20 |
1.4 |
|
|
401~1500 |
d+14 |
d+22 |
2.8-02 |
9.5 |
0.5 |
0.30 |
0.25 |
1.6 |
|
Lưu ý: Khuyến nghị độ cứng bề mặt của trục quay là HRC ≥ 58.
Bảng thông số kỹ thuật và kích thước (Bảng này áp dụng cho RC2055-B và RC2055-C có cùng thông số kỹ thuật)
|
Người mẫu |
d |
D |
D1 |
L |
L1 |
|
Người mẫu |
d |
D |
D1 |
L |
L1 |
|
RC2055-5 |
5 |
10 |
14 |
3.6 |
0.85 |
RC2055-28 |
28 |
35 |
40.5 |
4.8 |
1.35 |
|
|
RC2055-6 |
6 |
11 |
15 |
3.6 |
0.85 |
RC2055-30 |
30 |
37 |
42.5 |
4.8 |
1.35 |
|
|
RC2055-8 |
8 |
13 |
17 |
3.6 |
0.85 |
RC2055-32 |
32 |
39 |
44.5 |
4.8 |
1.35 |
|
|
RC2055-10 |
10 |
15 |
19 |
3.6 |
0.85 |
RC2055-35 |
35 |
42 |
47.5 |
4.8 |
1.35 |
|
|
RC2055-12 |
12 |
17 |
21 |
3.6 |
0.85 |
RC2055-36 |
36 |
43 |
48.5 |
4.8 |
1.35 |
|
|
RC2055-15 |
15 |
20 |
24 |
3.6 |
0.85 |
RC2055-40 |
40 |
50.5 |
57.5 |
7.1 |
1.8 |
|
|
RC2055-18 |
18 |
23 |
27 |
3.6 |
0.85 |
RC2055-45 |
45 |
55.5 |
62.5 |
7.1 |
1.8 |
|
|
RC2055-20 |
20 |
27 |
32.5 |
4.8 |
1.35 |
RC2055-50 |
50 |
60.5 |
67.5 |
7.1 |
1.8 |
|
|
RC2055-22 |
22 |
29 |
34.5 |
4.8 |
1.35 |
RC2055-55 |
55 |
65.5 |
72.5 |
7.1 |
1.8 |
|
|
RC2055-25 |
25 |
32 |
37.5 |
4.8 |
1.35 |
RC2055-56 |
56 |
66.5 |
73.5 |
7.1 |
1.8 |
|
Người mẫu |
d |
D |
D1 |
L |
L1 |
|
Người mẫu |
d |
D |
D1 |
L |
L1 |
|
RC2055-60 |
60 |
70.5 |
77.5 |
7.1 |
1.8 |
RC2055-210 |
210 |
220.5 |
227.5 |
7.1 |
1.8 |
|
|
RC2055-63 |
63 |
73.5 |
80.5 |
7.1 |
1.8 |
RC2055-220 |
220 |
230.5 |
237.5 |
7.1 |
1.8 |
|
|
RC2055-65 |
65 |
75.5 |
82.5 |
7.1 |
1.8 |
RC2055-230 |
230 |
240.5 |
247.5 |
7.1 |
1.8 |
|
|
RC2055-70 |
70 |
80.5 |
87.5 |
7.1 |
1.8 |
RC2055-240 |
240 |
250.5 |
257.5 |
7.1 |
1.8 |
|
|
RC2055-80 |
80 |
90.5 |
97.5 |
7.1 |
1.8 |
RC2055-250 |
250 |
260.5 |
267.5 |
7.1 |
1.8 |
|
|
RC2055-90 |
90 |
100.5 |
107.5 |
7.1 |
1.8 |
RC2055-260 |
260 |
270.5 |
277.5 |
7.1 |
1.8 |
|
|
RC2055-100 |
100 |
110.5 |
117.5 |
7.1 |
1.8 |
RC2055-280 |
280 |
290.5 |
297.5 |
7.1 |
1.8 |
|
|
RC2055-110 |
110 |
120.5 |
127.5 |
7.1 |
1.8 |
RC2055-300 |
300 |
310.5 |
317.5 |
7.1 |
1.8 |
|
|
RC2055-115 |
115 |
125.5 |
132.5 |
7.1 |
1.8 |
RC2055-320 |
320 |
330.5 |
337.5 |
7.1 |
1.8 |
|
|
RC2055-120 |
120 |
130.5 |
137.5 |
7.1 |
1.8 |
RC2055-350 |
350 |
360.5 |
367.5 |
7.1 |
1.8 |
|
|
RC2055-125 |
125 |
135.5 |
142.5 |
7.1 |
1.8 |
RC2055-380 |
380 |
390.5 |
397.5 |
7.1 |
1.8 |
|
|
RC2055-130 |
130 |
140.5 |
147.5 |
7.1 |
1.8 |
RC2055-400 |
400 |
410.5 |
417.5 |
7.1 |
1.8 |
|
|
RC2055-140 |
140 |
150.5 |
157.5 |
7.1 |
1.8 |
RC2055-420 |
420 |
434 |
442 |
9.5 |
2.8 |
|
|
RC2055-150 |
150 |
160.5 |
167.5 |
7.1 |
1.8 |
RC2055-450 |
450 |
464 |
472 |
9.5 |
2.8 |
|
|
RC2055-160 |
160 |
170.5 |
177.5 |
7.1 |
1.8 |
RC2055-480 |
480 |
494 |
502 |
9.5 |
2.8 |
|
|
RC2055-170 |
170 |
180.5 |
187.5 |
7.1 |
1.8 |
RC2055-500 |
500 |
514 |
522 |
9.5 |
2.8 |
|
|
RC2055-180 |
180 |
190.5 |
197.5 |
7.1 |
1.8 |
RC2055-600 |
600 |
614 |
622 |
9.5 |
2.8 |
|
|
RC2055-190 |
190 |
200.5 |
207.5 |
7.1 |
1.8 |
RC2055-700 |
700 |
714 |
722 |
9.5 |
2.8 |
|
|
RC2055-200 |
200 |
210.5 |
217.5 |
7.1 |
1.8 |
RC2055-800 |
800 |
814 |
822 |
9.5 |
2.8 |
Lưu ý: Nếu các thông số kỹ thuật cần thiết không được liệt kê trong bảng này, vui lòng liên hệ với công ty chúng tôi. Chúng tôi có thể cung cấp các sản phẩm có kích thước lên tới 1600mm.
