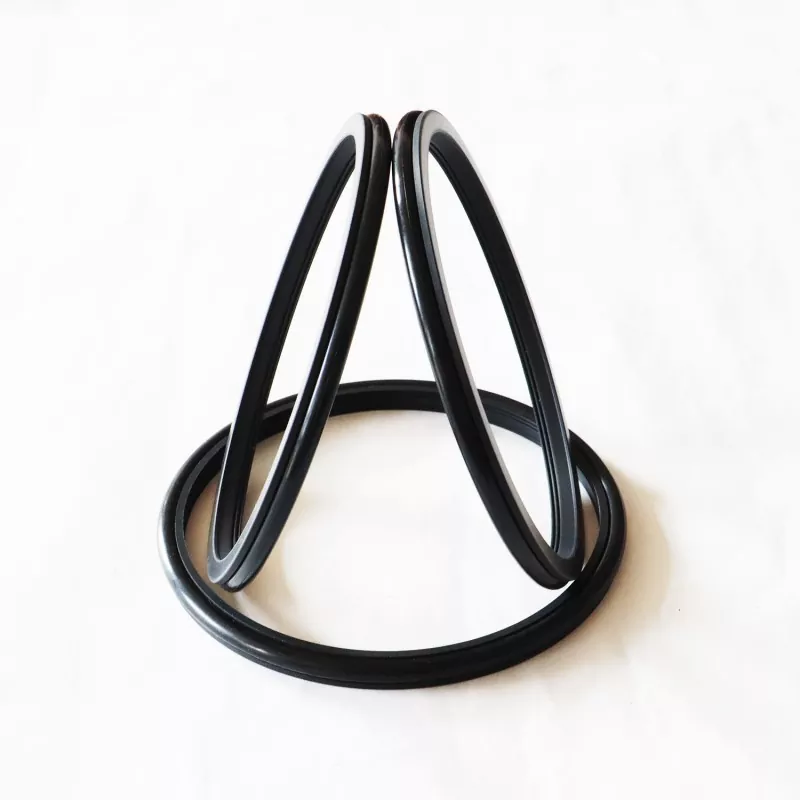

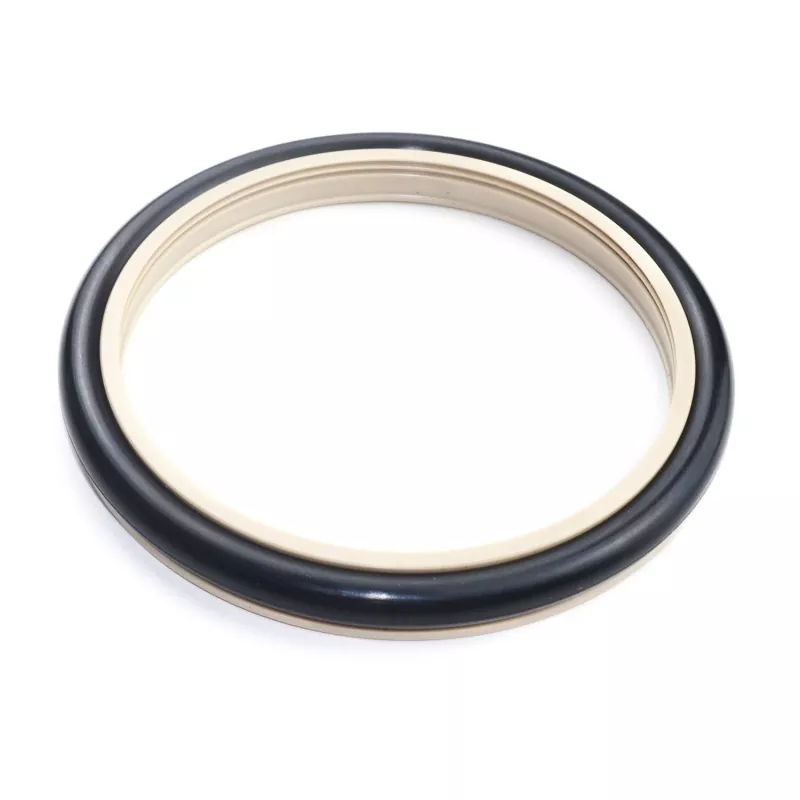

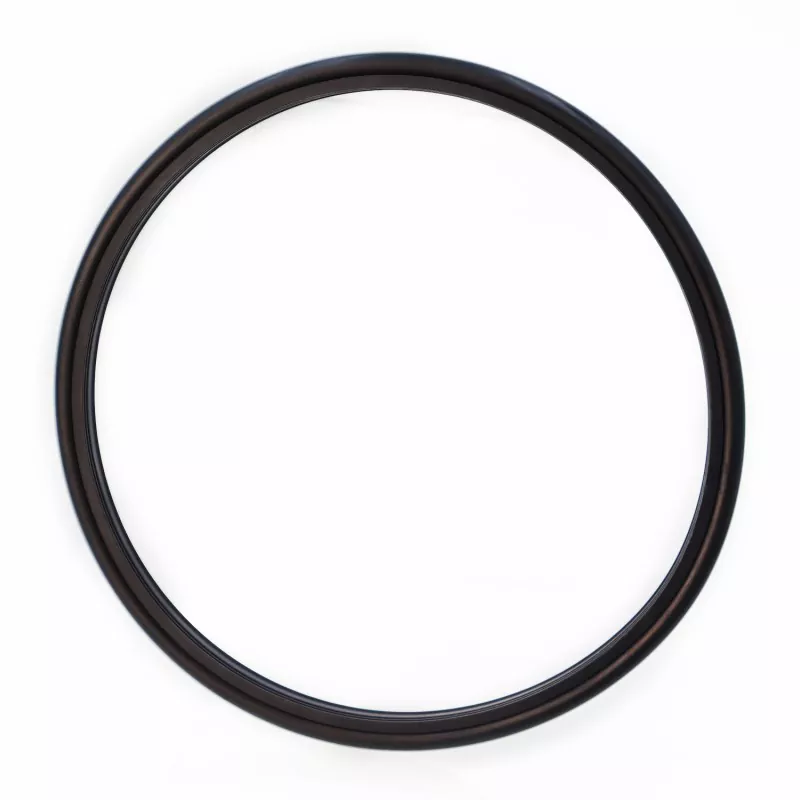

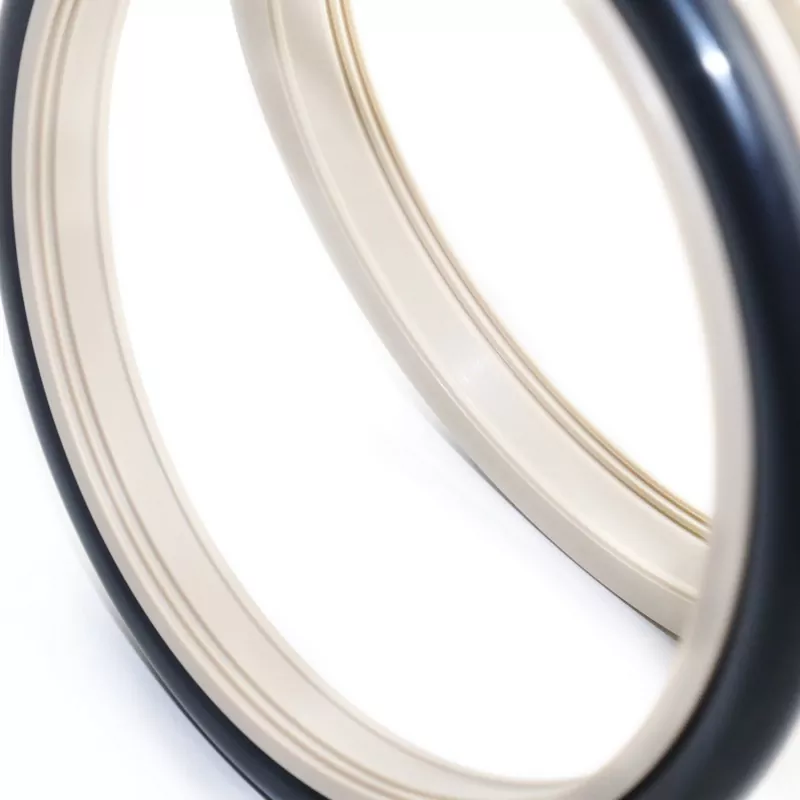

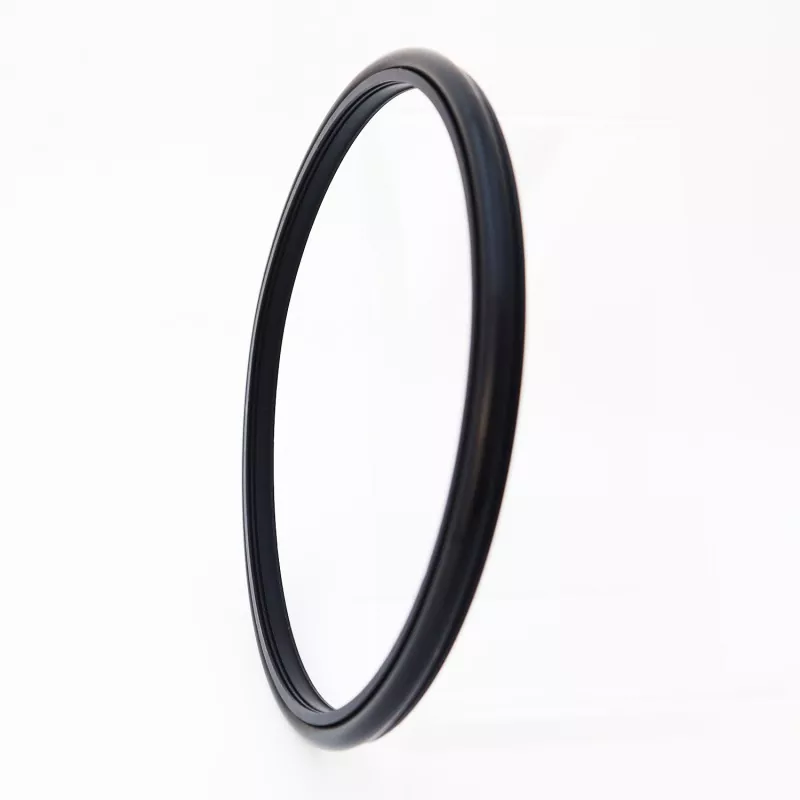

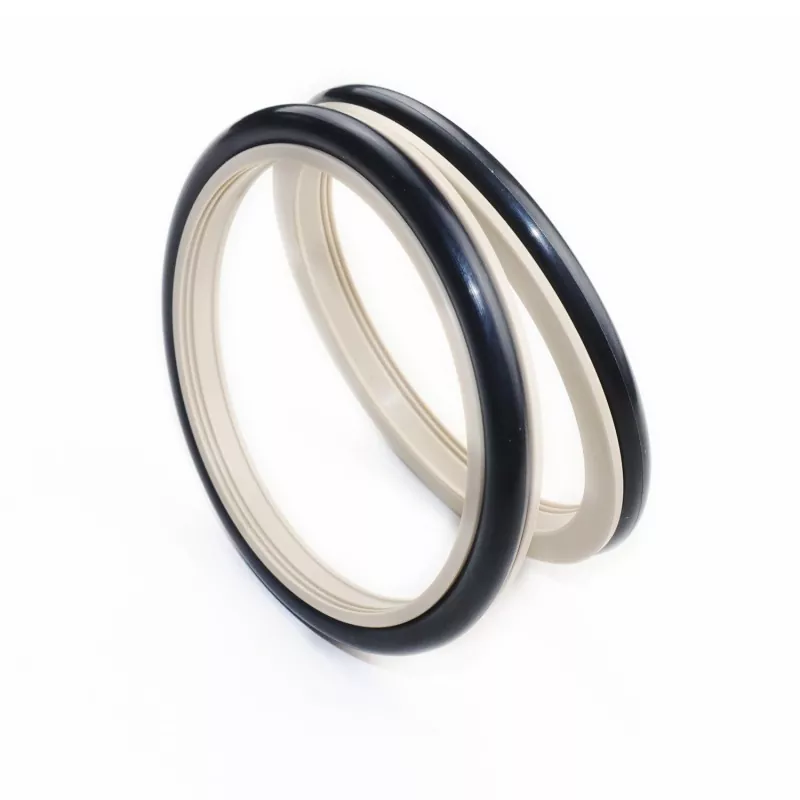

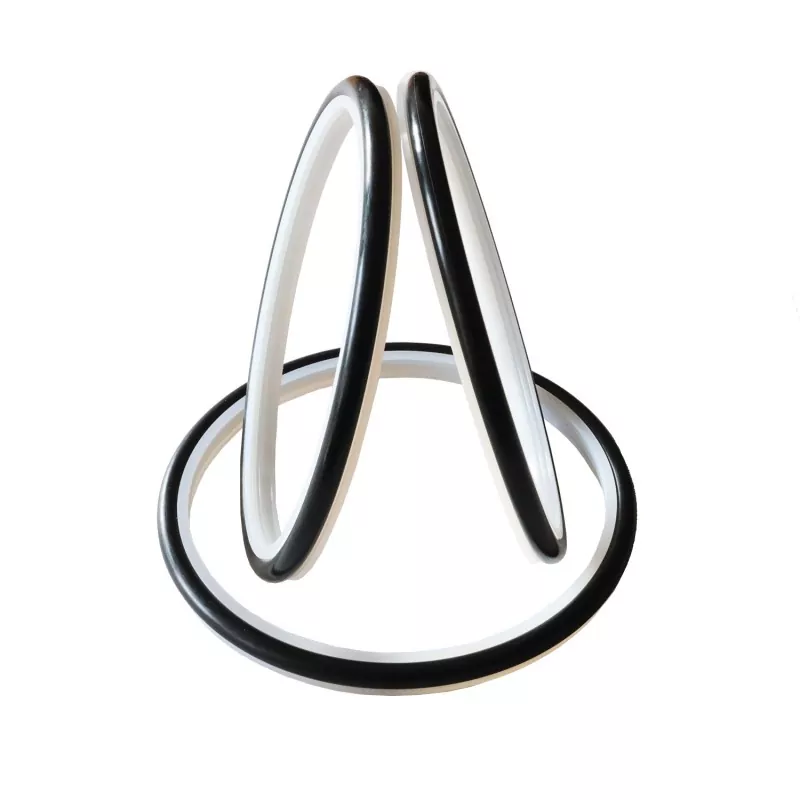

Phớt composite có răng cưa được gia cố (phớt xi măng) cho thanh piston (trục) bao gồm một vòng đệm có răng cưa được thiết kế đặc biệt làm bằng nhựa kỹ thuật hiệu suất cao và vòng chữ O bằng cao su; nó phù hợp cho việc bịt kín một chiều trong các ứng dụng quay và chuyển động tịnh tiến thủy lực. Nó chủ yếu được sử dụng trong máy bơm pít tông, máy bơm bùn, dụng cụ khoan trục vít, giàn khoan, thiết bị thăm dò dầu, nhà máy trộn bê tông, v.v.
Các tính năng chính bao gồm tuổi thọ dài, ma sát thấp, hiệu suất bịt kín tuyệt vời, thiết kế nhỏ gọn và dễ lắp đặt, sử dụng và bảo trì. Thiết kế tối ưu của biên dạng và độ dày của môi bịt kín đảm bảo bịt kín hiệu quả ngay cả khi tiếp xúc với các môi trường khắc nghiệt như vữa xi măng.
Khi sử dụng với môi trường dạng bùn, nên bơm mỡ bôi trơn vào giữa hai (hoặc nhiều) giai đoạn bịt kín.
Giá trị giới hạn không nên xảy ra đồng thời.
|
Áp suất (MPa) |
Nhiệt độ (°C) |
Tốc độ (m/s) |
Trung bình |
|
|
Chuyển động tịnh tiến |
Chuyển động quay |
|||
|
100 |
-35 đến +100 (với vòng chữ O NBR) |
6 |
2 |
Nước, bùn, dầu thô, dầu thủy lực, nhũ tương |
|
-20 đến +200 (với vòng chữ O FKM) |
||||
1. Các vật liệu vòng chữ O tương thích bao gồm: Cao su Nitrile R01 (NBR), Cao su huỳnh quang R02 (FKM), v.v.
2. Vật liệu vòng đệm: Vật liệu tiêu chuẩn PTFE4; các vật liệu sẵn có khác bao gồm PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, v.v.
Đặt hàng Model: RC2061-80*91.7*7.6-PTFE4-R01 (Model - Đường kính trục * Đường kính rãnh * Chiều rộng rãnh - Mã vật liệu)
Kích thước trong phạm vi tham số được chỉ định có sẵn.
|

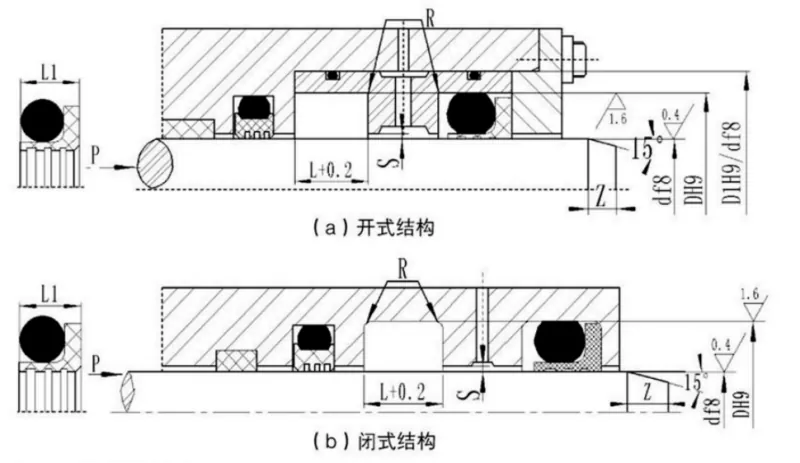

Phạm vi đường kính trục Loại tiêu chuẩn d f8 RC2061 |
Phạm vi đường kính trục Nhiệm vụ nặng nề d f8 RC2061-Z |
Đường kính rãnh D H9 |
Chiều rộng rãnh L+0,2 |
Chiều rộng con dấu L1 |
Bán kính góc Rmax |
Khoảng hở xuyên tâm Smax |
vát mép Zmin |
Đường kính mặt cắt vòng chữ O |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5 ~ 15,9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5 ~ 15,9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Lưu ý: 1. Đối với đường kính trục 30 mm, nên thiết kế rãnh mở.
2. Đối với các ứng dụng làm kín quay, độ cứng bề mặt trục quay phải là HRC ≥58.
3. Đối với áp suất vượt quá 30 MPa, nên sử dụng loại H8/f8 cho khe hở đùn.
