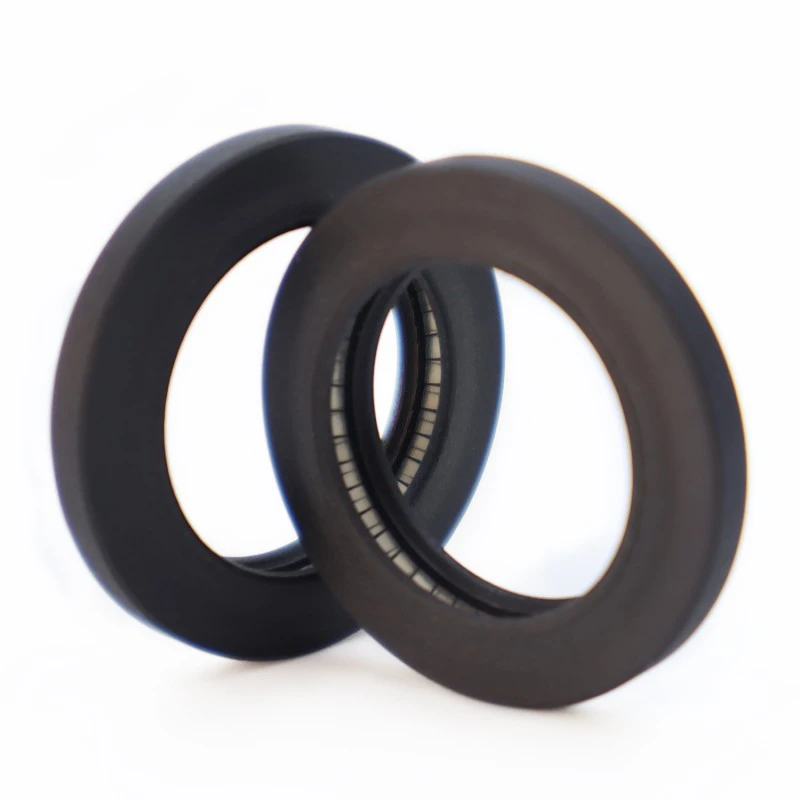

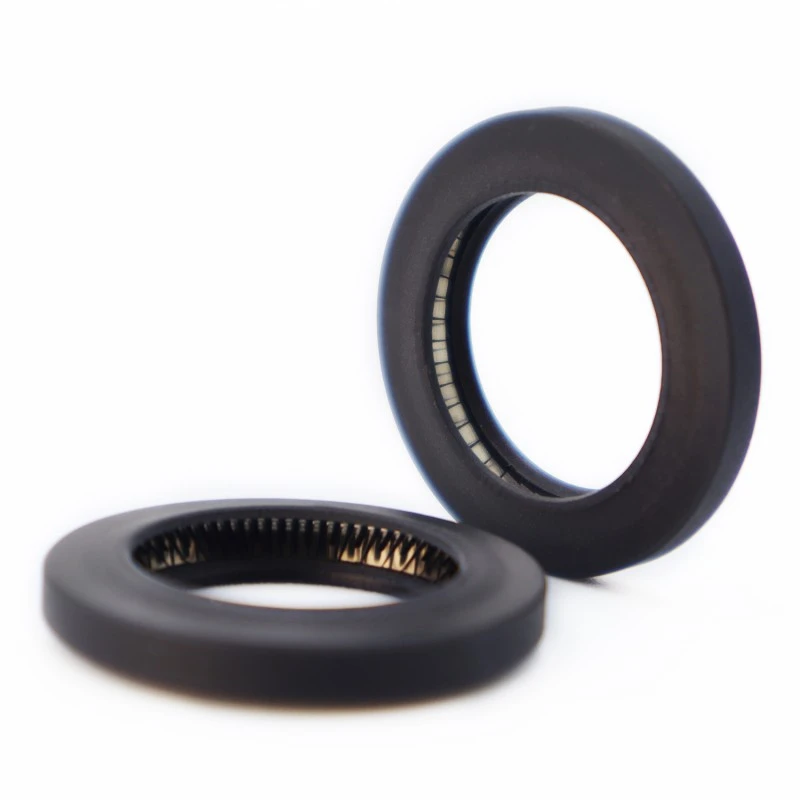

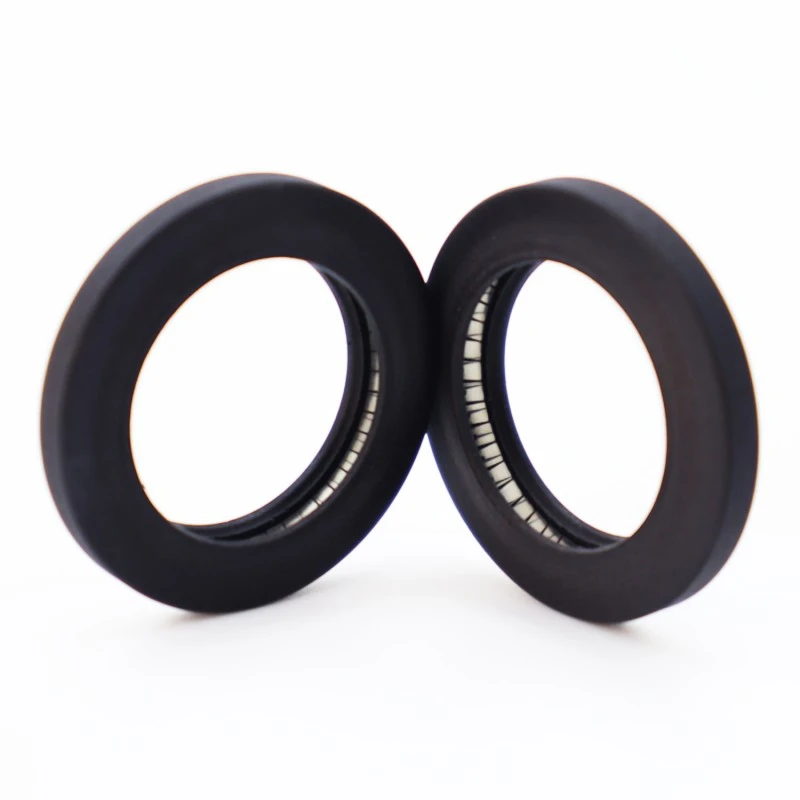

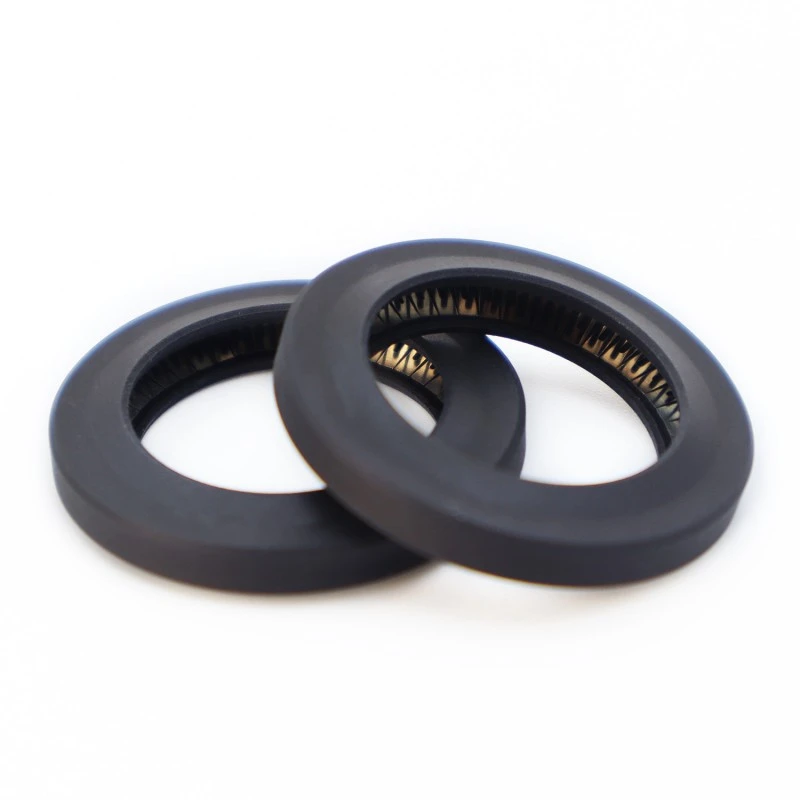

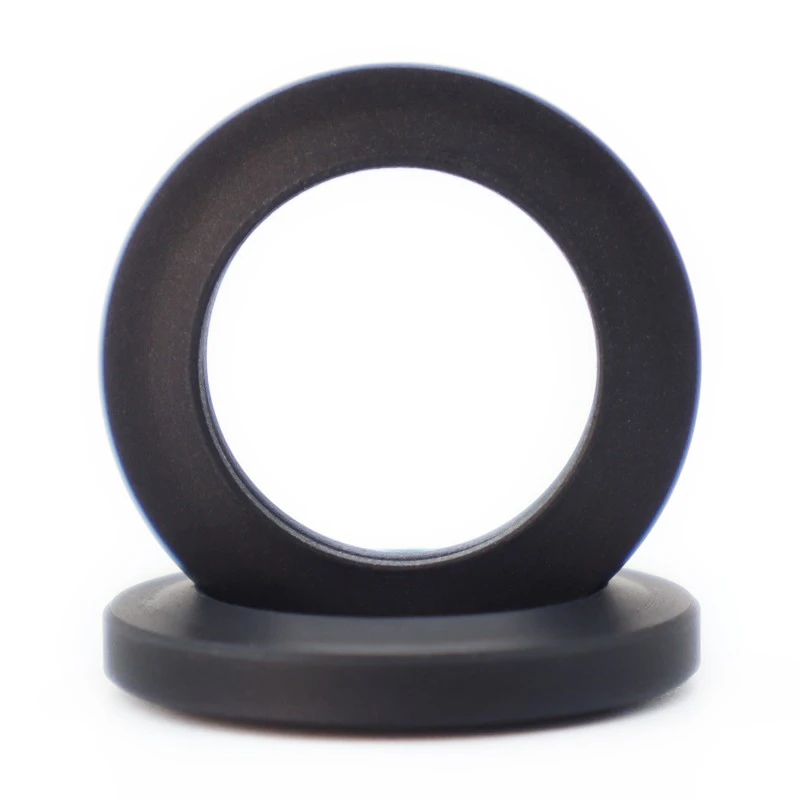

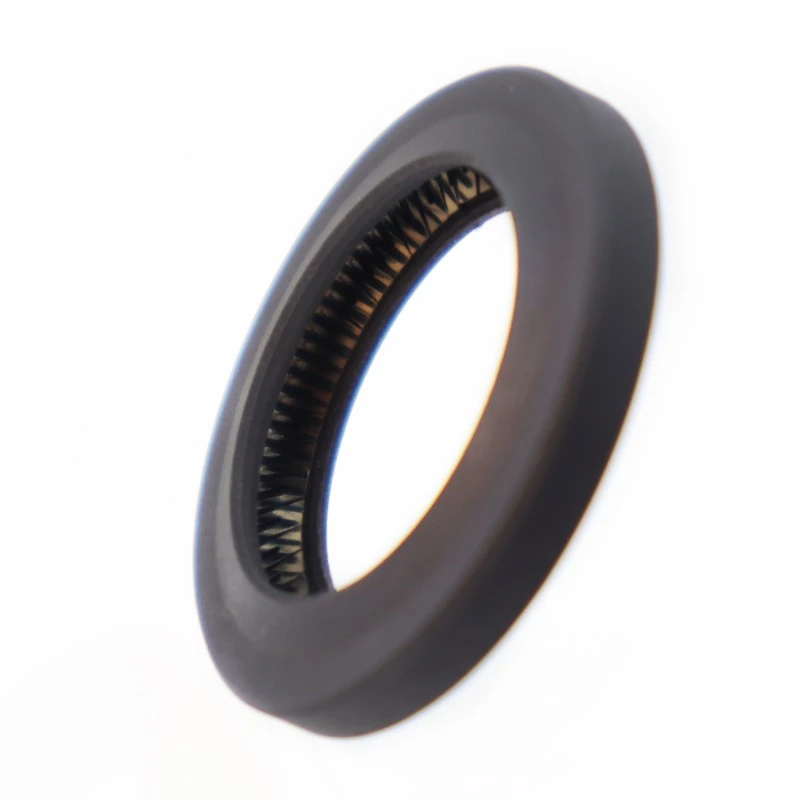

Con dấu RC2876 bao gồm lò xo bằng thép không gỉ và nhựa hiệu suất cao. Lò xo thép không gỉ có thể là lò xo hình chữ V hoặc hình chữ O. Khi sử dụng RC2876-B, phải chọn vật liệu đàn hồi thích hợp.
Các điều kiện hoạt động có thể áp dụng (các giá trị cực trị không được xuất hiện đồng thời)
|
Áp suất (MPa) |
Tốc độ (m/s) |
Nhiệt độ (°C) |
Trung bình |
||
|
RC2876 |
RC2876-B |
- |
RC2876 |
RC2876-B |
Tất cả các chất lỏng, hóa chất và khí |
|
<40 |
<80 |
-200~+250 |
-35~+250 |
||
Lựa chọn vật liệu
1. Vật liệu vòng chữ O đi kèm có thể được lựa chọn từ: Cao su Nitrile R01 (NBR), Cao su Fluorororubber R02 (FKM), v.v.
2. Vật liệu vòng đệm: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, v.v.
3. Lò xo inox có thể được lựa chọn từ lò xo hình chữ O và lò xo hình chữ V.
Ví dụ đặt hàng
RC2876-40-PTFE4+V: Đường kính ngoài của rãnh áp suất bên trong là 40, vật liệu vòng đệm là PTFE4, lò xo là lò xo hình chữ V.
RC2876-B-40-PTFE4+R02: Đường kính ngoài của rãnh áp suất bên trong là 40, vật liệu vòng đệm là PTFE4, vòng chữ O phù hợp được làm bằng cao su huỳnh quang.
Lưu ý: Nếu cần phạm vi mở rộng, vui lòng sử dụng số sê-ri.
Bảng thông số kỹ thuật (Tất cả các thông số kỹ thuật trong phạm vi tham số đều có sẵn)
|
Số seri |
Số seri |
Phạm vi tiêu chuẩn ĐH11 |
Phạm vi mở rộng ĐH11 |
Độ sâu rãnh h-0,05 |
Chiều rộng rãnh L+0,2 |
Các góc tròn Rmax |
|
RC2876-0 |
RC2876-B-0 |
10~13,9 |
10~40 |
1.45 |
2.4 |
0.4 |
|
RC2876-1 |
RC2876-B-1 |
14~24.9 |
13~200 |
2.25 |
3.6 |
0.4 |
|
RC2876-2 |
RC2876-B-2 |
25~45,9 |
18~400 |
3.1 |
4.8 |
0.6 |
|
RC2876-3 |
RC2876-B-3 |
46~124,9 |
28~700 |
4.7 |
7.1 |
0.8 |
|
RC2876-4 |
RC2876-B-4 |
125~999,9 |
45~1000 |
6.1 |
9.5 |
0.8 |
|
RC2876-5 |
RC2876-B-5 |
≥1000 |
≥100 |
9.5 |
15.0 |
0.8 |
