Thiết kế của ống lót dẫn hướng thanh piston này dựa trên tiêu chuẩn dòng Hunger FI, đảm bảo khả năng tương thích tuyệt vời. Nó sử dụng hệ thống mã hóa GFI để đặt hàng (ví dụ: GFI-0360PA), giúp việc lựa chọn trở nên thuận tiện. Nó là thành phần được ưa chuộng để dẫn hướng và hỗ trợ thanh piston trong hệ thống thủy lực; các nhà sản xuất xi lanh được mời lựa chọn, lấy mẫu và đặt hàng số lượng lớn sản phẩm này.
Hiệu suất và ứng dụng:Ống lót dẫn hướng GFI được thiết kế cho cần piston, vừa hỗ trợ vừa dẫn hướng.
Nguyên vật liệu:Nylon (PA), Polyoxymethylene (POM) và Polytetrafluoroethylene (PTFE).
Điều kiện hoạt động:Phạm vi nhiệt độ hoạt động: -55°C đến +255°C (PTFE được sử dụng ở nhiệt độ trên 120°C).
Tiêu chuẩn thiết kế:Thiết kế và lựa chọn có thể tham khảo dòng Hunger FI.
Chỉ định và đặt hàng:Bạc dẫn hướng GFI được xác định bằng số thứ tự; ví dụ: GFI-0360PA.
|

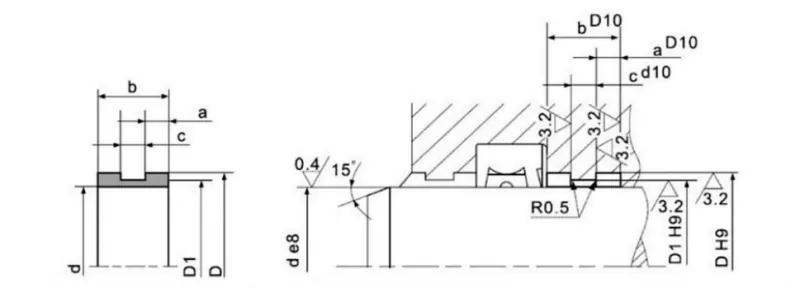

Số thứ tự |
d |
b |
D |
D1 |
c |
a |
|
GFI-0360 |
36 |
19 |
42 |
39 |
6 |
6.5 |
|
GFI-0400 |
40 |
46 |
43 |
|||
|
GFI-0420 |
42 |
48 |
45 |
|||
|
GFI-0450 |
45 |
51 |
48 |
|||
|
GFI-0500 |
50 |
56 |
53 |
|||
|
GFI-0550 |
55 |
61 |
58 |
|||
|
GFI-0560 |
56 |
62 |
59 |
